Установочные коробки Schneider Electric формируют монтажное место для розеток, выключателей и других скрытых механизмов. В разделе подробно представлены подрозетники Multifix, IMT и KM, а также ответвительные U191, U194 и U195. Модели различаются назначением, размерами, типом стены и возможностью объединения нескольких коробок в единый монтажный блок.
Multifix предназначен для полых стен и имеет размер 68 (65) × 45 мм. Его конструкция рассчитана на фиксацию в листовом основании. Подрозетник Schneider Electric для сплошной стены выбирают из установочных коробок IMT или KM с учётом глубины и способа крепления.

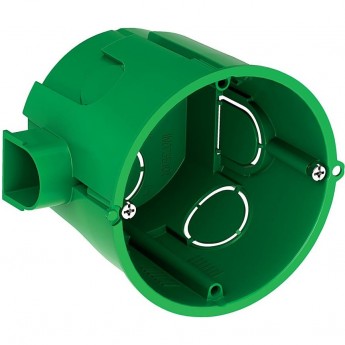

В семейство IMT входят несколько установочных моделей, а одна позиция комплектуется соединителем для объединения коробок. KM представлена вариантами KM-251 и KM-252. Ответвительные коробки U191, U194 и U195 используются для размещения соединений, а не как посадочное место обычного электроустановочного механизма.
| Группа | Серия | Назначение | Отличительный признак |
|---|---|---|---|
| Установочная | Multifix | полые стены | 68 (65) × 45 мм |
| Установочная | IMT | монтаж механизма | несколько конфигураций |
| Установочная | KM | монтаж механизма | KM-251 и KM-252 |
| Ответвительная | U191 / U194 / U195 | соединения проводников | отдельная крышка и объём |
Подрозетники этой марки могут объединяться в блок, если конструкция серии и соединители это допускают. Число коробок согласуют с многопостовой рамкой и межосевым расстоянием механизмов. Случайное соединение коробок разных семейств может нарушить геометрию блока.

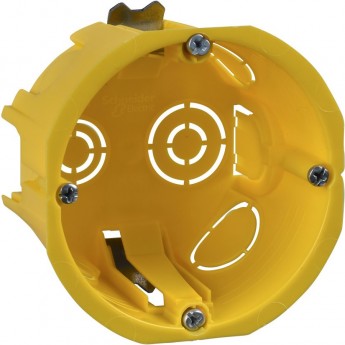

Multifix имеет диаметр 68 мм, внутренний размер 65 мм и глубину 45 мм. Эти значения используют при подготовке отверстия и проверке толщины полой перегородки Schneider Electric.
Материал стены определяет способ фиксации. Для полой перегородки нужна коробка с креплением к листу, как Multifix. В сплошном основании применяют модель, предназначенную для соответствующего монтажа. Нельзя выбирать коробку только по наружному диаметру без учёта глубины и крепёжных элементов.
Глубина должна вмещать механизм, клеммы и аккуратно уложенные проводники. Слишком малый объём затрудняет соединение, а излишняя глубина требует достаточной толщины стены. Размер 45 мм у Multifix служит ориентиром конкретной модели, а не общим значением для всего раздела.
Для блока из нескольких точек проверяют соединители, межосевое расстояние и число постов рамки. Установочные коробки должны стоять в одной плоскости. Перекос основания нельзя компенсировать рамкой Schneider Electric после завершения отделки.

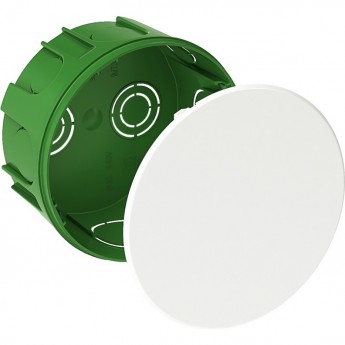

Ответвительную коробку выбирают по числу соединений, доступу к ним и наличию крышки. Она должна оставаться обслуживаемой. U191, U194 и U195 не заменяют установочные коробки для розеток только потому, что имеют похожую форму.
Коробку Schneider Electric выставляют заподлицо с будущей отделкой. После фиксации проверяют межосевое расстояние, глубину и свободный ввод кабеля без острых перегибов.
Магазин официального дилера предлагает оригинальные подрозетники Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают тип стены, назначение коробки, размеры, глубину и число мест в блоке. Соединители и рамки подбирают к совместимой монтажной системе.
Подрозетники комплектуют по числу мест монтажного блока.
Она фиксируется за листовым материалом специальными лапками или зажимами, а не замуровывается в сплошное основание. Multifix рассчитан на полые стены. Толщину листа, размер отверстия и порядок затяжки проверяют по инструкции коробки.
Нужно учесть глубину механизма, клеммы, соединения и запас для проводников. Мелкая коробка может затруднить укладку кабеля. При этом глубина ограничена конструкцией стены, поэтому размер выбирают до сверления или подготовки ниши.
Да, если серия допускает объединение и используется совместимый соединитель. Коробки выставляют с правильным межосевым расстоянием под многопостовую рамку. Смешивать разные системы без проверки геометрии и креплений при монтаже не следует.
В ней размещают соединения и ответвления проводников с доступом для обслуживания. Она не является обычным посадочным местом розетки или выключателя. Размер и крышку выбирают по числу соединений и условиям монтажа.
