Аппараты Schneider Electric дистанционно коммутируют силовые и вспомогательные цепи по сигналу катушки в автоматизированных системах. В разделе представлены промышленные EasyPact TVS и DEKraft, а также модульные Easy9 CT и Acti9 iCT. Модели различаются рабочим током, числом и исходным состоянием контактов, напряжением катушки и категорией применения.
EasyPact TVS включает модели на 18, 25 и 40 А для категории AC-3. У катушек встречаются напряжения 24 и 380 В AC. Варианты имеют нормально открытый или нормально закрытый вспомогательный контакт, поэтому при подборе учитывают не только силовой ток, но и логику цепи управления.
Модульные Easy9 CT и Acti9 iCT устанавливаются на DIN-рейку. Easy9 CT представлен на 20 А с двумя нормально открытыми контактами и катушкой 230/250 В AC. В Acti9 iCT есть аппараты Schneider Electric на 25, 40 и 63 А, с двумя либо четырьмя нормально открытыми контактами и катушкой 220/240 В AC.
| Серия | Ток представленных моделей | Контакты | Напряжение катушки |
|---|---|---|---|
| EasyPact TVS | 18, 25, 40 А | 1НО или 1НЗ | 24 или 380 В AC |
| Easy9 CT | 20 А | 2НО | 230/250 В AC |
| Acti9 iCT | 25, 40, 63 А | 2НО или 4НО | 220/240 В AC |
| DEKraft КМ | 9 А | 1НО+1НЗ | 24 В AC |
| DEKraft МК | 16, 40, 63 А | 2НО+2НЗ | 230 В AC |

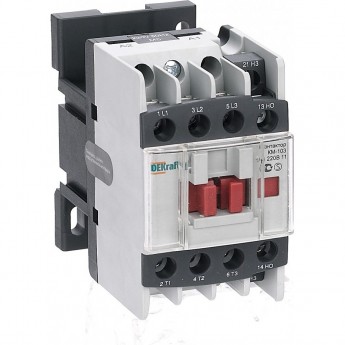

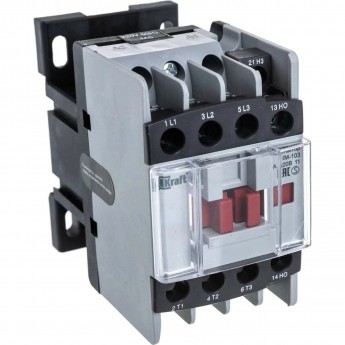

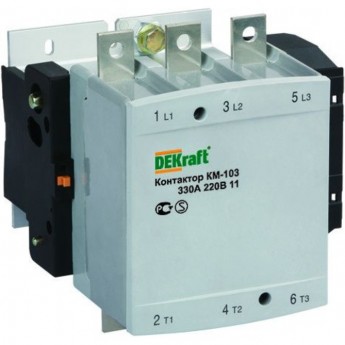

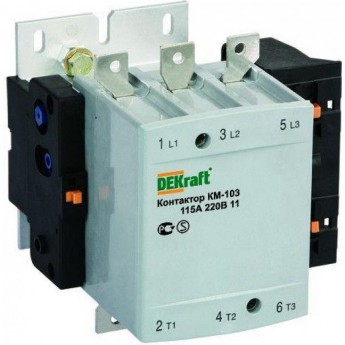

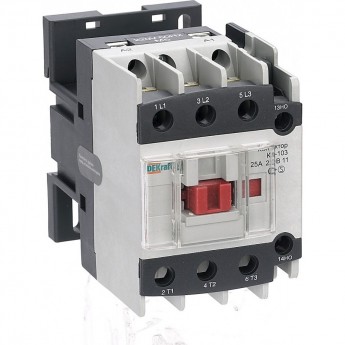

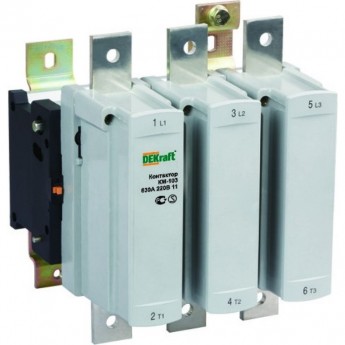

DEKraft представлен промышленным контактором на 9 А с катушкой 24 В и модульными аппаратами на 16, 40 и 63 А с катушкой 230 В. Состав 2НО+2НЗ позволяет одновременно использовать нормально открытые и закрытые цепи. Контактор Schneider Electric выбирают по полной маркировке, а не только по току на лицевой панели.
У Schneider Electric EasyPact TVS указана категория AC-3, а Easy9 CT и Acti9 iCT имеют модульный формат. Поэтому аппараты одного тока могут различаться назначением, способом установки и составом вспомогательных контактов.
Рабочий ток и категорию применения определяют по нагрузке. Значение для AC-3 относится к коммутации электродвигателей в установленных стандартом условиях и не переносится автоматически на любую нагрузку. Для нагревателей, освещения или конденсаторов проверяют соответствующую категорию и данные конкретного аппарата.
Напряжение катушки должно совпасть с цепью управления. Катушка на 24 В не подключается к 230 или 380 В, даже если силовые контакты рассчитаны на более высокое напряжение. В EasyPact TVS встречаются разные катушки при похожем корпусе, поэтому маркировку читают полностью.
Число и исходное состояние контактов определяют логику схемы. 2НО замыкает две цепи после срабатывания, 2НО+2НЗ одновременно замыкает две и размыкает две другие. Дополнительные контакты используют для сигнализации, блокировки или самоподхвата в пределах схемы управления.
Промышленный и модульный формат требуют разного места и крепления. Easy9 CT и Acti9 iCT размещают на DIN-рейке, EasyPact TVS подбирают вместе с аксессуарами силовой сборки. До монтажа сверяют габариты, клеммы, тепловое реле и аппараты защиты короткого замыкания.
Катушкой управляет отдельная цепь, поэтому её питание и силовая часть проверяются раздельно. Схема Schneider Electric показывает назначение силовых и вспомогательных клемм. Если нужна обратная связь о состоянии, заранее определяют необходимое число НО и НЗ контактов либо совместимый дополнительный блок.
Магазин официального дилера предлагает оригинальные контакторы Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают серию, рабочий ток, категорию применения, напряжение катушки и состав контактов. При сборке пускателя отдельно учитывают совместимые тепловое реле и вспомогательные блоки.
Маркировку Schneider Electric сверяют с проектной спецификацией перед отправкой. Контакторы марки Schneider Electric упаковывают вместе с документами заказа.
Модульный аппарат имеет формат для установки на DIN-рейку в распределительном щите. Промышленный контактор рассчитан на сборку с силовыми и вспомогательными аксессуарами своего семейства. Выбор зависит от нагрузки, категории применения, катушки и компоновки шкафа.
Оно должно соответствовать напряжению цепи управления, а не силовой цепи. В каталоге встречаются катушки на 24, 220/240, 230/250 и 380 В AC. Подключение другого напряжения нарушает работу и может повредить аппарат.
НО — контакт, разомкнутый при обесточенной катушке; НЗ — замкнутый. После подачи управляющего напряжения их состояния меняются. Обозначения 2НО, 4НО или 2НО+2НЗ показывают количество контактов каждого исходного состояния в цепи управления.
Контактор выполняет коммутацию, но не заменяет защиту от короткого замыкания и перегрузки. Защитные аппараты выбирают по проекту линии. Для двигателя также может понадобиться совместимое тепловое реле с диапазоном, соответствующим рабочему току.
