Щиты марки Schneider Electric надёжно размещают модульные аппараты, клеммы и проводники внутри навесного или встраиваемого корпуса. В каталоге представлены Kaedra, Pragma и Mini Pragma: от компактных квартирных боксов до многорядных распределительных конструкций. При выборе сравнивают число модулей, количество рядов, способ установки, степень IP и состав клемм.
Kaedra — навесные корпуса со степенью защиты IP65. Представлены модели на 36, 54 и 72 модуля: соответственно три ряда по 12, три ряда по 18 и четыре ряда по 18 мест. В комплекте указаны клеммы, поэтому состав конкретной позиции сверяют до сборки.

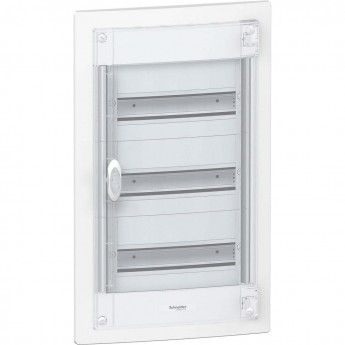

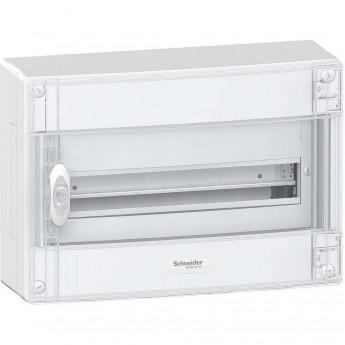

Pragma включает встраиваемые и навесные модели. В каталоге есть конфигурации на два, три, четыре и шесть рядов, с 13, 18 или 24 модулями в ряду. Щит Schneider Electric Pragma выбирают по общей ёмкости и месту монтажа, а не только по числу рядов.
| Серия | Установка | Вместимость из представленных моделей | Защита |
|---|---|---|---|
| Kaedra | навесная | 36, 54, 72 модуля | IP65 |
| Pragma | встраиваемая или навесная | 2–6 рядов, 13–24 модуля в ряду | зависит от модели |
| Mini Pragma | встраиваемая | 24 или 36 модулей | IP40, IK07 |
Mini Pragma представлена белыми встраиваемыми корпусами на 24 и 36 модулей, включая мультимедийный вариант. Указаны IP40, IK07 и ток 63 А. Эти щиты Schneider Electric предназначены для другого места установки, чем герметичная навесная Kaedra IP65.
При заказе указывают точную конфигурацию корпуса.
Сначала составляют перечень аппаратов и считают занимаемые ими модули. К полученному числу добавляют места для клемм, соединений и будущего изменения схемы. Ряд на 18 модулей не равен общей ёмкости корпуса: у четырёхрядной модели таких рядов четыре.
Способ монтажа определяют до отделки стены. Встраиваемому корпусу нужна подготовленная ниша, навесной крепится на поверхность. Pragma встречается в обоих вариантах, поэтому название серии без уточнения монтажа недостаточно. Глубину и наружные размеры берут из карточки выбранного корпуса.
Степень IP связана с защитой оболочки. Kaedra IP65 выбирают там, где проект требует такой корпус; Mini Pragma IP40 рассчитана на иные условия. Дверца, вводы кабелей и способ установки должны сохранять заявленную конструкцию оболочки Schneider Electric.
Перед сборкой проверяют наличие клемм и компоновочных деталей. Автоматы, УЗО и контакторы располагают с учётом проекта, теплового режима и доступа к обслуживанию. Маркировка линий должна оставаться читаемой после закрытия лицевых панелей.
Такие щиты устанавливают так, чтобы дверца открывалась свободно, а к аппаратам и клеммам сохранялся доступ для проверки по документации Schneider Electric.
Магазин официального дилера предлагает оригинальные щиты Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают серию, навесной или встраиваемый монтаж, число рядов и модулей, степень IP и требуемые клеммы. Корпус заранее сверяют со спецификацией будущего распределительного узла.
Сложите ширину всех аппаратов в модулях и предусмотрите места для клемм, соединений и возможного расширения. Число рядов умножают на вместимость каждого ряда. Фактическую компоновку проверяют по размерам устройств и внутренней конструкции корпуса.
Навесной устанавливается на поверхность стены, встраиваемый требует ниши. Это влияет на подготовку основания, ввод кабелей и наружную глубину. В серии Pragma встречаются оба формата, поэтому способ монтажа всегда уточняют для выбранной позиции.
Её задают условия помещения и проект электроустановки. Kaedra имеет IP65, а представленные Mini Pragma — IP40. Степень относится к собранной оболочке, поэтому вводы, крышки и монтаж не должны нарушать конструкцию корпуса.
Резерв упрощает добавление аппаратов и разводку проводников, но его размер определяет проектировщик. Свободное место не заменяет расчёт нагрева и допустимой нагрузки. Важно также сохранить доступ к клеммам, маркировке и креплениям каждого ряда.
Устанавливал этот щит на даче, в неотапливаемом помещении. IP65 и класс защиты IK09 внушают доверие. В комплекте уже были клеммные блоки на 4 контакта и маркировка, что порадовало. Корпус из самозатухающего пластика, двойная изоляция. За месяц эксплуатации никаких нареканий, всё аккуратно и надёжно.
Взял этот щиток для установки на улице. Первое впечатление - собран добротно, пластик приятный, дверца с прозрачным зеленым стеклом смотрится необычно, но аккуратно. Внутри всё продумано: клеммники на 4 контакта уже в комплекте, маркировка тоже есть, что сэкономило время. Защита IP65 и IK09 внушают доверие, для наших погодных условий самое то. Установил на стену, завел кабель на 63А - всё заходит легко, места хватает. Работает тихо, нагрев минимальный. Покупкой доволен, рекомендую.
Монтировал этот щит на даче, где условия не самые щадящие. Обрадовало, что корпус пластиковый, самозатухающий и с двойной изоляцией - класс II, плюс защита IP65 и IK09. Собрал 72 модуля на четыре ряда, клеммы на 32 контакта идут в комплекте, как и стяжки с маркировкой. Всё продумано для жёсткой среды: рабочая температура до -25, стойкость к УФ. За 18 месяцев гарантии спокоен.
Собрал щит на даче для наружной установки. Корпус реально крепкий, IP65 и IK09 внушают доверие. Внутри четыре ряда по 18 модулей - запас огромный. Комплектные клеммные блоки на 32 отходящие линии и маркировка приятно удивили: ничего докупать не пришлось. Дверца прозрачная, зелёная, видно всё индикацию. Пластик самозатухающий, двойная изоляция. Для уличных условий с пылью и влагой - то, что нужно.
