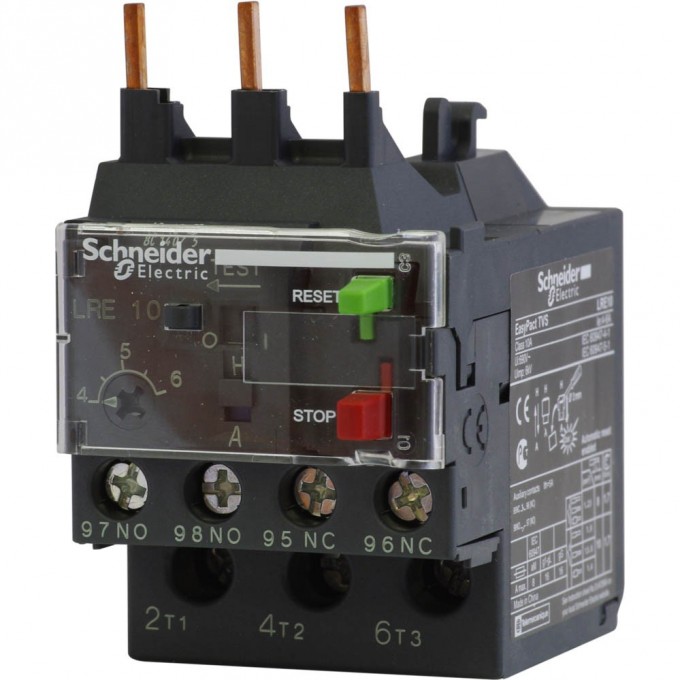

Тепловое реле SCHNEIDER ELECTRIC EASYPACT TVS TVS 4...6A LRE10
Артикул: LRE10
1 308 руб.
Нет в наличии
Доставка вЕкатеринбург
Курьером (3-7 рабочих дней)0 руб.
Почтой России (5-10 рабочих дней)0 руб.
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.
ТЕПЛОВОЕ РЕЛЕ EASYPACT TVS TVS 4...6A
ХАРАКТЕРИСТИКИ
Применение реле
- защита двигателя
Внешняя сигнальная лампа (опция)
- индикатор срабатывания реле
Класс тепловой перегрузки
- класс 10A в соответствии с IEC 60947-4-1
Цвет
- серый (RAL 7011)
Серия
- EasyPact
Тип продукта
- дифференциальное тепловое реле перегрузки
Степень защиты ip
- IP20 в соответствии с IEC 60529
Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
Соединения – клеммы
- силовая цепь: винтовой зажим 1 1.5-6 мм² - жесткость кабеля: гибкий без наконечника<br>силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>силовая цепь: винтовой зажим 1 1-6 мм² - жесткость кабеля: жесткий кабель без наконечника<br>цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника<br>цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником<br>цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
Информация об исключениях по регламенту rohs
- да
Не содержит ртути
- да
Стандарты
- IEC 60947-5-1<br>IEC 60947-4-1
Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Температура окружающей среды при хранении
- -60-80 °C
Профиль кругооборота
- N/A
Директива ec rohs
- Соответствует
Совместимость продукта
- LC1E06...38
Защитное исполнение
- TH в соответствии с IEC 60068
Наименование продукта
- EasyPact TVS
Краткое название устройства
- LRE
Тип сети
- переменный ток
[ui] номинальное напряжение изоляции
- 690 В в соответствии с IEC 60947-4-1
[ue] номинальное рабочее напряжение
- <= 690 V переменный ток
Огнестойкость
- 850 °C в соответствии с IEC 60068-2-1
Локальная индикация
- индикатор срабатывания
Монтажная опора
- под контактором<br>монтаж на панель, со специальными принадлежностями<br>рейка, со специальными принадлежностями
Сертификаты
- ГОСТ
Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Электрическая прочность изоляции
- 6 кВ в 50 Гц в соответствии с IEC 60255-5
Экологическая отчетнсть
- ENVPEP110205EN
Статус устойчивого продукта
- Грин Премиум продукция
Рабочая температура окружающей среды
- -20-60 °C без понижения в соответствии с IEC 60947-4-1<br>-20-70 °C с ухудшением рабочих характеристик
Диапазон уставок тепловой защиты
- 4-6 А
Тип управления
- стоп: красный кнопка<br>сброс: зеленый кнопка
Уставка срабатывания
- 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
[ith] условный тепловой ток на открытом воздухе
- 5 А для цепь сигнализации
Соответствующий номинал предохранителя
- 16 А gG для силовая цепь<br>8 А aM для силовая цепь<br>5 А gG для цепь сигнализации
Момент затяжки
- силовая цепь: 1.7 Н-м - винтовой зажим<br>цепь сигнализации: 1.7 Н-м - винтовой зажим
Температурная компенсация
- -20-60 °C
Частота сети
- 50...60 Hz
Чувствительность к обрыву фазы
- ток отключения 130 % от Ir на две фазы, последняя на 0 в соответствии с IEC 60947-4-1
Вспомогательные контакты
- 1 Н.О. + 1 Н.З.
[up] номинальное импульсное выдерживаемое напряжение
- 6 кВ
Механическая стойкость
- удары: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7<br>вибрации: 3 Gn в соответствии с IEC 60068-2-6
Электромагнитная совместимость
- способность выдерживать импульсные перенапряжения: 6 кВ в соответствии с IEC 60801-5
Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
ОПИСАНИЕ
Тепловые реле перегрузки серии LRE EasyPact TVS Schneider Electric; 3Р; диапазон уставок тока (4.0 - 6.0) A; класс срабатывания 10A; номинальное напряжение до 690 В 50/60 Гц; степень защиты IP20. Реле предназначены для защиты цепей и электродвигателей от перегрузок, обрыва фазы, превышения длительности пуска и заклинивания ротора. Реле LRE применяются совместно с контакторами серии LC1E. Реле поставляются с переключателем режимов, защищенным крышкой, в положении ручного возврата.
